에이수스의 하이엔드급 메인보드인 세이버투스 개봉기에 이어~
이번에는 세이버투스 Z97 메인보드의 특징 및 기본 BIOS 기능의 대해 살펴 보았습니다.
20주년 기념으로 나온 인텔 프로세서 G3258... 리뷰하기 앞서
살짝 ASUS SABERTOOTH Z97 메인보드에 장착해본 모습
ㅎㅎㅎㅎ
그러나 워낙 메인보드가 급이 있다보니~~

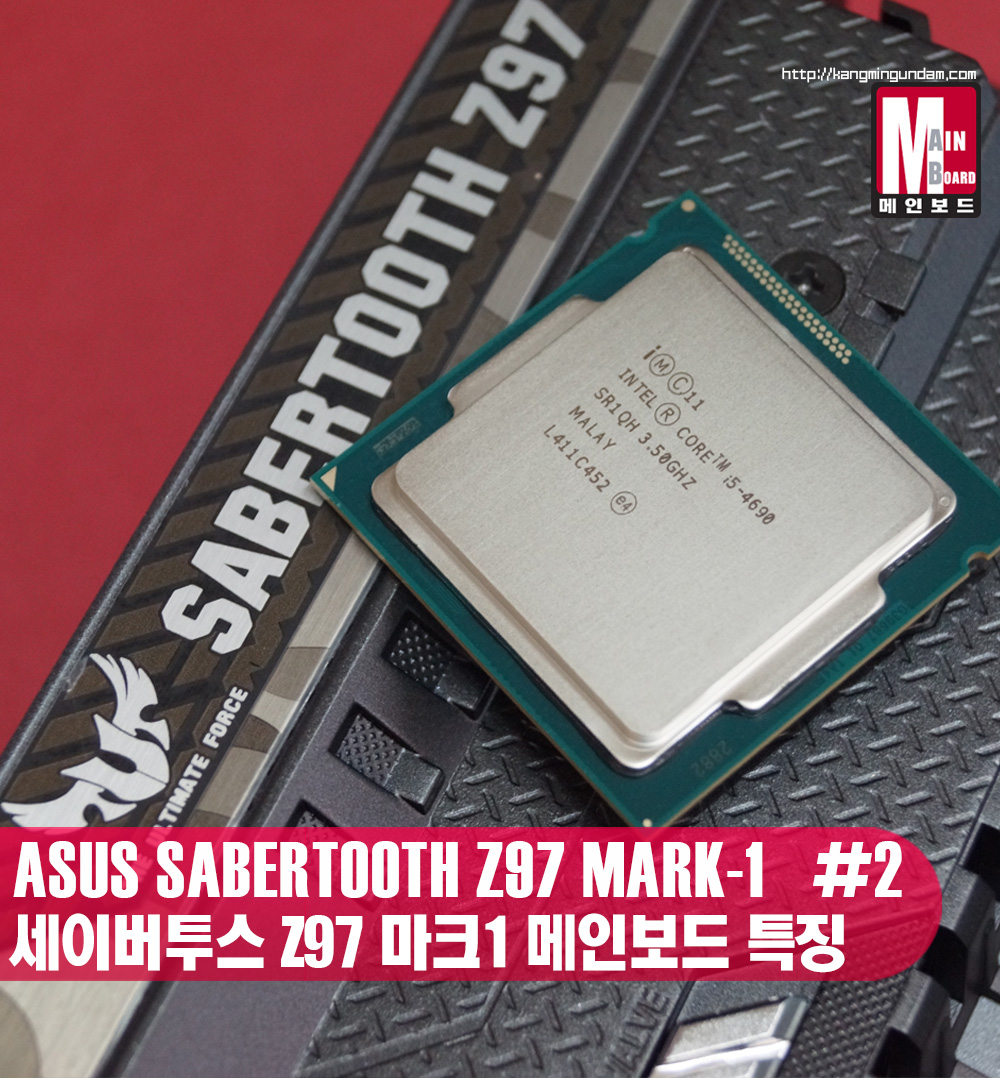

인텔 하스웰 i5 4690 으로 장착했습니다~
바이오스의 기본 주요 기능을 보기 앞서
ASUS SABERTOOTH Z97 메인보드 개봉기에서
보여드렸던 35mm~ 40mm 팬을 장착해보았습니다.
PCI-슬롯 바로 위에 위치한
써멀 아머의 35mm 보조팬을 장착~후
나사로 조이면 끝!
그리고 방열판쪽 상단
에어플로우 쪽에 보조팬을 장착할수 있는
커버를 열어 40mm 장착한뒤
메인보드에 합체 완료!
처음에 살짝 =_= 40mm 팬 어떻게 장착하는거지?
라는 생각과 약간 헤맸는데
커버를 이용해서
40mm 팬을 부착하는 방식으로 되어 있더군요.
이제 CPU 쿨러를 장착해볼까나~
많이들 메인보드를 구매하기전
자신이 원하는 CPU 쿨러를 장착 유무인지를
궁금하신분들이 많을거 같아~
인텔에서 제공하는 CPU 초코파이 쿨러가 아닌
써모랩의 트리니티를 장착해보았습니다.
장착하는데 있어서 큰 문제점은 발견하지 못했으며,
PCI 바로 위에 위치한 35mm 팬과 간섭이 없었습니다.
SABERTOOTH Z97 MARK-1 메인보드와 결합시킨 녀석들!
CPU - 인텔 하스웰 리프레시 4690
CPU 쿨러 - 써모랩 트리니티
RAM - Ballistix 16gb
VGA - GTX560 iGAME-U O.C D5 1GB Shark
SSD - 플렉스터 M6S 240GB
HDD - 시게이트 2TB SSHD , 시게이트 4TB , 히타치 1TB , WD 640gb HDD
PSU - 탑파워 TOP-700D 80PLUS BRONZE 를 사용되었습니다.
Case - CoolerMaster HAF X Nvidia Edition
부팅시 실제 화면 모습으로
ASUS SABERTOOTH Z97 고유 로고가 돋보이네요~
UEFI 바이오스 화면에 진입한 모습으로
기존 파랑색 계열의 BIOS 화면이 아닌
좀더 세련되면서 세이버투스만의 느낌을 담은 모습을 볼수 있었습니다.
특히 UEFI 에 익숙하지 않은 사용자를 위해
간단한 기능만 한 화면에 모아놓은 EZ MODE를 통해
초보 유저들이라도 손쉽게 조작할수 있도록 셋팅이 되어 있더군요.
물론 요즘 트렌드 답게 키보드가 아닌 마우스로 설정할수 있다는점!
EZ MODE 왼쪽 위에는 현재 장착한
프로세서와 메모리, CPU 온도와 전압을 확인할수 있습니다.
시간은 다시 셋팅해줘야 합니다 _ /
또한 영문 뿐만 아니라 다양한 언어를 지원하며
방가운 한국어도도 지원하고 있어서 방갑더군요~
CPU 온도와 전압 바로 아래에는
SATA 포트에 연결된 SSD 및 HDD , ODD 정보를 볼수 있으며,
메모리 정보를 표시하는 바로 아래에는
메인보드에 연결된 CPU 쿨러팬
케이스 상단 후면 팬 ~ 및 메인보드의 35~40mm 보조팬
상태와 RPM을 볼수 있습니다.
CPU FAN 현 셋팅 상태 모습
다시 위로 올라가 우측 상단에는 EZ System Tuning 이라하여
프로세서 전력관리 상태를 볼수 있으며 손쉬운 클릭 방식으로 조절할수 있습니다.
EZ System Tuning 에는
총 4가지로~ 메인보드의 풀가동 정도라고 생각하면되는
퍼포먼스를 강조한 ASUS 최적
기본 바탕의 정상 모드~
조용하면서 소비전력을 낮게 하는 절전 모드~
마지막 끝으로~ 사용자 지정한 모드가 있습니다~
ㅎㅎㅎㅎㅎ
EZ system Tuning 바로 아래에는
부팅 순서를 셋팅할수 있는
부팅 우선순위가 있습니다~
어떤 녀석으로 해볼까~~~ _
어떤 녀석으로 해볼까!!!!!!!!! _ 크하하하하
=_= 근데 원도우를 SSD 에만 깔았지....
중앙 하단부의 위치한 수동팬 조정 클릭하면~
팬 속도 그래프가 보이는 동시에~
CPU 팬 속도 및 메인보드와 연결한 팬들을 조절할수 있으며~
총 5가지로~ 표준, 조용, 터보, 최대로
팬 속도를 올려주고 내려줄수 있습니다.
또한 수동에서는 그래프에서 조작하여
나만의 팬 속도도 만들수 있었구요~
팬 끄기는 하면 안되겟지만 =_=ㅎㅎㅎㅎ
다시 EZ MODE 로 돌아와
언어 설정 바로 옆에 있는
EZ TUNING WIZARD 를 살펴보겠습니다.
EZ TUNING WIZARD 경우에는
총 2가지 분류 방식으로
간단한 OC 조작 및 레이드 구성을
유저들이 손쉽게 조작할수 있도록
인터페이스를 구성한 모습을 볼수 있었습니다.
그중에서 OC 경우
PC 시나리오에서 유저에게 최적화된 방식인
Daily Computing 과 게이밍/미디어 에디팅 모드로
나뉘어져 있으며,
메인보드에 장착한 CPU 쿨러를 선택하면
리부트 되면서 셋팅이 약간 바뀝니다~
다만 셋팅후 불안정한 모습을 보일시에는
바이오스 화면에 들어와 default 시스템 셋팅으로 해줘야 한다는 사실!
근데...분명 한국어로 설정해두었는데
.. 이러한 중요한 메세지는 번역이 안된게 좀 아쉽네요.
RAID 구성 또한 손쉬운 인터페이스로~
되어 있지만서도, 한국어가 아직 안되있네요.
펌웨어 업데이트가 될거 같습니다 =_=..
sata 모드에서 레이드 모드로 전환시
PC 가 재부팅하는 동시에 부팅 실패시~
os 가 날라갈수 있으며 복구가 안된다네요~
NEXT!!!!!!
레이드 구성중~
쉬운 백업?! 아니면 슈퍼 스피드를 선택할수 있습니다~
앗 슈퍼 스피드를 선택했는데...
이지 백업 레이드 구성이 되버렸네 =_=..에잇!
EZ MODE 로 돌아가 제일 하단에는
마지막으로 수정한 히스토리 (기록들)란을 볼수 있습니다.
ASUS SABERTOOTH Z97 메인보드의
