캐논이 여러 DS 렌즈의 특허를 출원했다. 이 DS 렌즈들은 줌 전역에서 아포다이제이션 효과를 얻을 수 있으며 밝기 변화가 없는 광학계 기술에 관한 특허를 담고 있다.

특히 줌 렌즈에 DS 설계가 흥미로우며 RF 마운트 렌즈가 아닐 수도 있다는 추측도 있다.


[원문 요약]
본 특허는 줌 전역에서 양호한 아포다이제이션 ​​효과를 얻을 수 있으며 렌즈 밝기 변화가 적은 광학계 및 광학 기기를 제공하는 것을 목적으로 한다.

| 18-35mm F1.8 DS
줌비 1.82
초점거리 18.60 26.023 3.78
F 넘버 1.80 1.831.86
반화각 37.69 28.911 3.05
상고 14.37 14.37 14.37
렌즈 길이 168.50168.50168.50
백포커스 38.56 39.30 39.



| 35-70mm F1.6-1.8 DS
줌비 1.84
초점거리 37.0047.9368.00
F넘버 1.65 1.69 1.86
반화각 25.9420.58 14.83
상고 18.00 18.00 18.00
렌즈 길이 326.49 325.22 332.00
백포커스 77.12 79.75 83.49



| 21-50mm F2.8 DS
줌비 2.50
초점거리 21.011 3.215 2.51
F 넘버 2.86 2.86 2.86
반화각 36.4225.02 16.45
상고 15.50 15.50 15.50
렌즈 길이 328.50 328.531 328.53
백포커스 63.09 63.10 63.13



| 실시예 5 (50-100mm F1.8DS)
줌비 1.88
초점거리 51.50 70.00 97.00
F 넘버 1.87 1.87 1.87
반화각 15.59 11.60 8.43
상고 14.37 14.37 14.37
렌즈총길이 204.13 204.16 204.12
백포커스 48.80 48.822 8.79

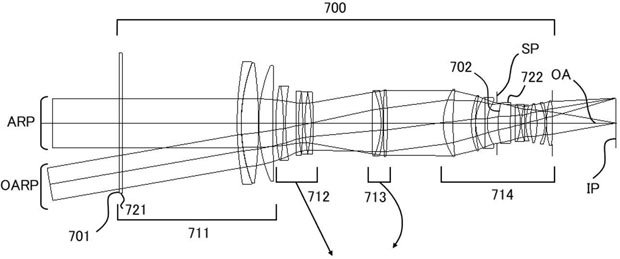

| 실시예 7 (120-300mm F2.8 DS)
줌비 2.35
초점거리 123.60 189.93290.82
F넘버 2.892.892.89
반화각 9.936.50 4.25
상고 21.64 21.64 21.64
렌즈 길이 433.07 433.08 433.08
백포커스 54.985 4.995 5.00
